　　作者：李向前

　　我們醫院手術室的無影燈為整體反射型無影燈，其光源為鹵鎢燈，品牌為德國martin，型號為ML501，2006年出廠，至今已使用了18年，目前來說故障率非常高。

　　無影燈結構

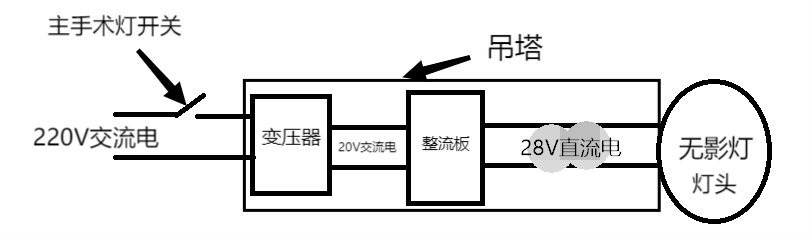

　　無影燈可以分為兩部分：吊塔和無影燈燈頭。

　　1、吊塔包含變壓器、整流板和機械懸臂系統

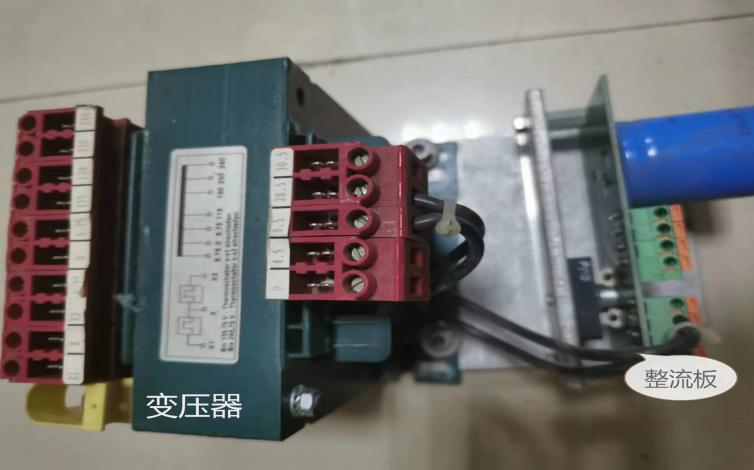

　　變壓器：將220V交流電轉換成20V交流電。因其內部有兩個溫度保險，溫度過高，容易開路。

　　整流板：將20V交流電變成28V直流電。

　　機械懸臂系統：28V直流電通過懸臂為燈頭供電；對燈頭進行全方位的準確定位，讓使用者方便自如地調整光照方位。

　　2、無影燈燈頭由光源組件、隔熱組件、反光罩、驅動電源板、按鍵板等組成。

　　光源組件：包含2個燈座、2個燈泡和一個電機，都為易損部件，故障率極高。

　　隔熱組件：起保護作用，防止?fàn)C傷，不易損壞。

　　反光罩：聚光作用，不易損壞。

　　驅動電源板：28V直流電接入驅動電源板，控制轉換為三組電壓，分別為2個燈泡、電機供電。因其電流大，使用時間長，極易燒毀。

　　按鍵板：控制燈的開關。

　　故障一：燈不亮。

　　維修：1、取下手柄，測量燈泡和燈座的好壞——如有損壞，更換新的即可；如無損壞，做

　　下一步檢查。

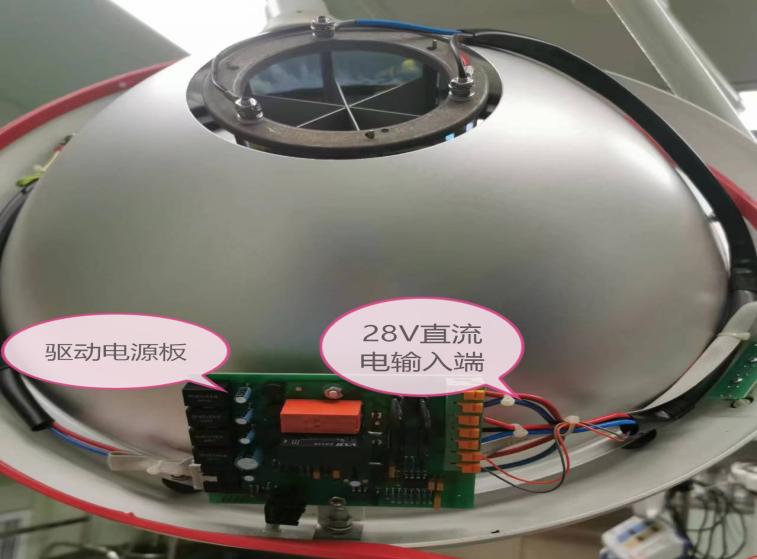

　　2、打開燈頭后蓋，找到28V直流電輸入端，按下主手術燈開關，用萬用表測量28V直流電的有無——有，則驅動電源板故障，維修或更換驅動電源板；無，則做下一步檢查。

　　3、從通風口爬到天花板之上，找到吊塔上的變壓器，按下主手術燈開關，測量220V交流電——無，則市電問題，維修線路；有，則測量變壓器輸出端。

　　4、測量變壓器輸出端電壓——沒有20V交流電，則變壓器損壞，更換或維修變壓器；有20V交流電，則懸臂線路故障，更換懸臂。

　　故障二：燈頭不能定位。

　　維修：懸臂主關節下方有顆螺絲，適當調節螺絲的松緊即可。
